Alediaが、CEA Letiからのスピンアウト企業としてDisplayWeek 2025のビジネスカンファレンスに登場し、新しいビジネスプランと新しいCEOを掲げた。新しいCEOは現れたものの、ビジネスプランは以前と同じで、ただ逆さまにしただけだった。Alediaは5億ドルの株式資金を調達しており、8インチLED製造工場に2億ドルを投資した。マイクロLEDの供給過剰にもかかわらず、この大規模な投資を惹きつけたのは、ナノワイヤー（NW）を使用してマイクロLEDチップのサイズを決定するという独自の製法であり、これにより1つのチップから複数の発光体を生み出す機会が生まれている。Alediaはこのプロセスを使用することで、以下の利点があると主張している。
・発光体のサイズが小さくなるにつれて効率が低下する現象を減少または解消する
・すべての色にGaNを使用できる能力
・R、G、Bの発光体を含むウェハーを製造できる能力

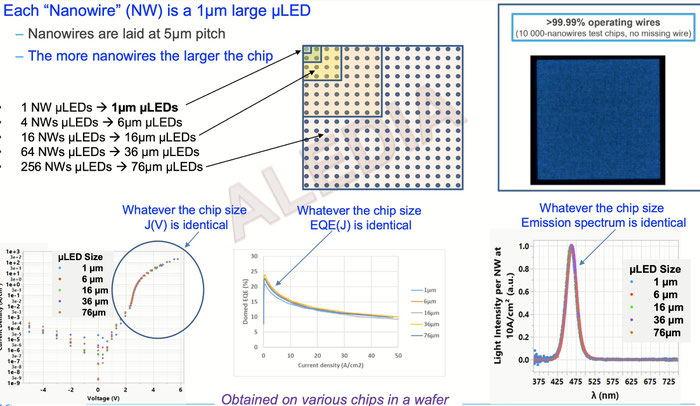

これらの成果は、AlediaにシースルーARアプリケーションにおけるマイクロLEDの使用が直面する主要な問題、つまりXRトリオアプリケーションの中で最も要求が高く、最も大量に利用されるものに対する解決策を提供するだろう。次の図は、ナノワイヤー（NW）がどのように使用されるか、そして様々なサイズにおけるEQE（外部量子効率）の安定性を示している。
Alediaは、その技術がARの成長を制約している多くの問題を解決すると主張している。これには以下が含まれる。
・高効率なNWマイクロLEDの使用によるバッテリーの小型化と軽量化：2027年までに緑色で70cd/Wを目指している。
・RGBマイクロLEDの使用による色変換コストの削減。
・高照度環境下での動作に必要な輝度の生成。
・12インチウェハーの採用と、高解像度パネル（マイクロLED＋CMOSバックプレーン）2枚を約150ドルで提供すること。
・マイクロディスプレイの生産能力を2027年の100万個から2030年には3000万個に増やすこと。
Alediaは、現在の慣行とは大きく異なる全色でのGaNの使用についてプレスリリースを出しており、3色を同じウェハー上に混在させることができ、これにより転写作業なしでフルカラーパネルを切断できると予測していた。この画期的な技術は、ビジネスカンファレンスでのAlediaの発表では触れられなかった。

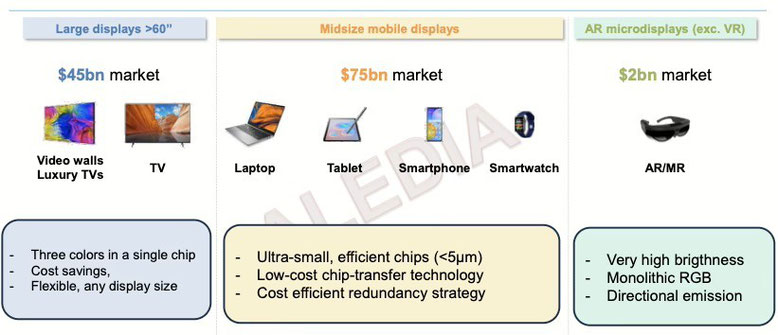

AlediaがAR市場で成功した場合、以下に示すようにディスプレイ業界全体をターゲットにする計画だ。
Alediaの2025年戦略は、前回の公開プレゼンテーションから完全に方向転換したものだ。以前はまず標準的なディスプレイ業界をターゲットにし、成功すればARに移行する計画だった。2023年以降、CEOの交代やARデバイスのわずかな増加（Alediaは現在年間70万台と主張）など、多くの変化があった。しかし、たとえAlediaが唯一のサプライヤーであったとしても（実際はそうではないが）、ARデバイスの予測市場規模は、2030年でさえもその投資を正当化するものではない。
Alediaのビジネスプランは、GoogleやMicrosoftが撤退した後、Magic Leapを除けば事実上存在しない市場への参入に依存している。しかし、Meta、Apple、Samsungといった家電大手は依然としてARを信じている。課題は、ユーザーが快適に使えるようにし、ジッターをなくし、目が実像と同じようにデジタル画像を適応できない光学的問題を解決することだ。
さらに、2028年までにOLEDoSは複数のサプライヤーが存在する5年成熟した製品となり、ソニーの236ドルの高性能パネルは、現在の低性能OLEDoSの一般的な価格である100ドル以下になる可能性が高い。マイクロLEDが大型ディスプレイ市場で競争できるかについては、Alediaが目標を達成したとしても、MiniLEDテレビの価格が市場規模を制限し、スマートフォンのOLEDコストはマイクロLEDにとって低すぎる（約5ドル）。スマートウォッチ市場は30ドルのOLEDで飽和しており、これはAlediaが提案する価格の半分である。これにより、自動車、ノートブック、タブレットが高性能で差別化されたディスプレイの優先分野として残される。
Alediaの技術はARの実現に貢献できる可能性があり、家電企業の間でスマートフォン市場のわずか10%に過ぎないというコンセンサスが得られれば、2億4000万枚のパネルに達するだろう。しかし、これらはすべて純粋な憶測であり、Metaのような一部の企業はすでにレーザー構造を支持してマイクロLED技術の使用を断念している。市場調査機関のコンセンサス予測では、2030年のマイクロLED市場全体は約5億ドルとされている。
