透明電極技術の革新で有機EL性能を大幅向上
報道によると、ソウル大学工学部電気・コンピュータ工学科のホン・ヨンテク教授の研究チームは、高性能な透明有機ELの開発に成功した。このデバイスは、選択的金属堆積技術によって形成された高導電性の透明金属メッシュ上部電極を採用している点が特徴である。
研究成果は学術誌「Materials Horizons」に掲載され、当該号の表紙論文にも選定されるなど、技術的な新規性と重要性が高く評価されている。今回開発された透明有機ELは、従来の構造と比較して電気特性と光学特性の両面で優れた性能を示しており、次世代ディスプレイ技術の中核となる可能性がある。
AR・車載・スマートウィンドウへの応用期待
透明有機ELは、双方向に光を放射できる特性を持つことから、高度ディスプレイ、拡張現実（AR）、車載ディスプレイ、スマートウィンドウといった次世代応用分野で注目されている。しかし従来の透明電極は、高い透過率と優れた電気特性を持ちながらも、有機層へ直接形成する際に化学的・物理的ダメージを与えるという課題があった。

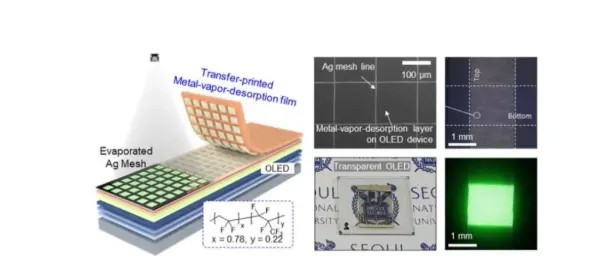

今回の研究では、この問題を根本的に解決するために、微細な金属メッシュ構造をトップ電極として導入した。この構造により、有機層へのダメージを抑制しつつ、高い導電性と透明性を両立することに成功している。その結果、デバイス全体の性能が大幅に向上した。
今回の技術は、透明ディスプレイの実用化に向けた重要なブレークスルーと位置付けられる。特にAR用途では、視認性と軽量化、電力効率のすべてが求められるため、高性能な透明有機ELの実現は産業的なインパクトが大きい。今後は製造装置や材料技術との統合を進めることで、量産化とコスト競争力の確立が焦点となる見通しである。
