AIが急速に民生機器へ浸透する中で、AI/ARスマートグラスは次の本命デバイスとして産業界の注目を集めている。MetaのRay-Ban Metaスマートグラスから、Rokid、RayNeo、Even RealitiesなどAR機器メーカーの新世代製品、さらにAlibaba、小米、Li Autoのような異業種参入組に至るまで、市場の方向性はすでに明確になった。AI/ARスマートグラスは、概念実証の段階から本格普及の段階へ移行しつつある。EssilorLuxotticaの2025年第4四半期決算情報によれば、Metaと共同開発したAIスマートグラスの2025年販売台数は700万台を超えた。世界的なテクノロジー企業と幅広いサプライチェーン参加企業に後押しされ、スマートグラス市場は商用化と量産普及へ向けて加速している。

AIはARスマートグラスを、より自然で使いやすい人間と機械のインターフェースへと変えつつあり、一方のARスマートグラスは、AIにとって日常用途に最も直感的なハードウエアプラットフォームを提供している。物理世界とデジタル世界の融合が、ますます主流の相互作用パラダイムになる中で、ディスプレイ技術はユーザー体験を左右する中核要素として浮上した。画質だけでなく、機器サイズ、消費電力、装着性まで規定するからだ。現在のマイクロディスプレイ技術の方向性は、低消費電力、高輝度、小型フォームファクター、高コントラストを備えるLEDoSへ向かっている。LEDoSは次世代ARディスプレイの有力技術として広く認識されているが、産業化の現実はより複雑であり、真にスケールできるかどうかを決める最終変数は依然としてコストである。

LEDoS商用化の成否を左右するのはコストである

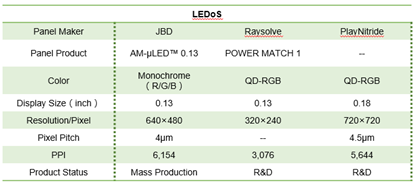

ARスマートグラス市場の拡大には、装着性、受け入れ可能な価格帯、そして完成度の高いコンテンツエコシステムという三つの柱が必要になる。これら三要素が同時に進化して初めて、ハードウエア製品は消費者の期待に応え、量的成長の局面へ進むことができる。その中でLEDoSは、性能とフォームファクター設計を両立させる有望な解として位置付けられている。超高輝度により複雑な照明環境でもARの仮想像を鮮明に表示でき、超小型の光学エンジンによって、より薄く軽いアイウェア設計を支え、さらに低消費電力によってシステム全体のバッテリー寿命にも余裕を生み出せるためだ。

しかし課題も明確である。現時点でLEDoS光学エンジンは、デバイス全体のハードウエアコストに占める比率が高く、製品価格と市場ポジショニングに直接影響している。その結果、産業全体の普及速度を一定程度制約している。中核ディスプレイ部品のコストが十分に下がらなければ、製品はプレミアムなニッチ市場にとどまりやすく、まだ成熟途上にあるARエコシステムを支えるための規模の経済を生み出しにくい。つまり、LEDoSが市場潜在力を本当に解放できるかどうかは、量産コストの壁を破れるかにかかっている。そこを突破して初めて、最終製品はコンシューマー向け価格帯へ入り、ARスマートデバイスは初期導入から本格的な数量成長へ移行できる。

LEDoSの高コスト構造ではCMOSバックプレーンが最大の焦点になる

LEDoSのコスト構造を詳しく見ると、主要なコストドライバーはMicro LEDエピタキシーそのものではなく、CMOSバックプレーンであることが分かる。CMOSバックプレーンには、複雑な半導体プロセス、回路設計、高価なマスクセットが必要であり、単位面積当たりのコストはIII-V族化合物半導体エピタキシャルウエハーを大きく上回る。また、AR近眼ディスプレイに求められる高画素密度、より高度な駆動機能、低消費電力要件に対応するため、CMOSプロセスノードは22nm未満の先端技術へと進み続けており、これらの先端ノードは主として12インチウエハープラットフォーム上で展開されている。

このことは、12インチCMOSバックプレーン1枚ごとに極めて高い製造価値が詰まっていることを意味する。したがって、LEDoSにおける中心的なコスト課題は、この高価値な12インチCMOS面積をいかに最大限有効活用するかに集約される。製造現場では、バックプレーン利用効率は主に前工程の発光ユニットの有効通過率、統合時の歩留まり、そして最終可使用面積比によって決まる。エピタキシャル欠陥、サイズ不一致、統合損失などが複合的に重なると、その損失は12インチ全面に増幅され、非常に大きなコスト圧力になる。言い換えれば、12インチCMOSが価値の中心になった時点で、製造ロジックは高価なバックプレーン面積の無駄をどう最小化するかという一点に収束する。

従来のW2W方式は歩留まり連動とサイズ不一致という構造的弱点を抱える

従来のLEDoS統合方式では、Micro LEDとCMOSバックプレーンは通常、ウエハー・ツー・ウエハー、すなわちW2Wボンディングで統合されてきた。しかし量産を前提にすると、この方式には二つの構造的限界がより鮮明に現れる。第一は歩留まりの連動である。W2Wボンディングでは、接合前に十分な電気的検査を行えないため、不良領域を事前に見つけて除外することが難しい。その結果、高価なCMOSバックプレーンは、欠陥や発光波長の不均一性など前工程由来の歩留まり損失を受け身で吸収しなければならない。局所的なエピタキシャル欠陥があれば、対応するCMOS面積も一緒に廃棄されるため、実質的に高価なCMOS側が上流の歩留まり損失の代償を支払う構図になる。

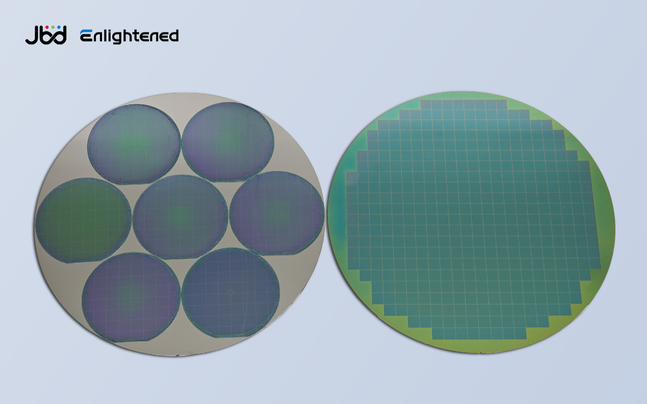

第二の問題は、ウエハーサイズ不一致による低利用率である。現在、Micro LEDエピタキシャルウエハーはなお4インチや6インチが主流である一方、CMOSバックプレーンはすでに12インチへ完全移行している。このサイズ差により、ウエハーレベル接合ではバックプレーン面積のかなりの部分が使えないまま残る。例えば、単一の8インチウエハーを12インチCMOSバックプレーンに接合した場合、利用率は44％にとどまり、6インチウエハー2枚を12インチCMOSに接合しても50％でしかない。JBDの現行方式では、7枚の4インチエピタキシャルウエハーを12インチCMOSバックプレーンと統合することで約78％の利用率に達しているが、それでも理想には届いていない。JBDは、こうした構造的な無駄がCMOSバックプレーンの設備価値を弱め、LEDoS商用化を妨げるコストボトルネックの根本要因になっていると認識している。

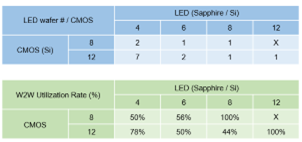

図2. CMOSバックプレーン利用率の比較

W2WからD2Wへ、JBDは製造ロジックそのものを組み替え始めた

同時に、業界はもう一つの重要な現実に直面している。CMOSバックプレーンは完全に12インチ時代へ入った一方で、発光エピタキシー側の大口径化はなお制約されている。材料系の違い、エピタキシャル均一性の制御難度、大面積ボンディングの技術的複雑さなどにより、12インチ発光エピタキシーの産業化ルートはまだ本格確立されていない。8インチ方式にもボンディング歩留まりの低さなど潜在的な問題があり、現状ではMicro LEDエピタキシーは主として4インチと6インチに集中している。つまり、近い将来にエピタキシャルウエハーサイズを12インチCMOSに完全適合させることには、なお大きな不確実性があるということだ。

こうした文脈の中で、JBDはウエハー再構成ルート、すなわちダイ・ツー・キャリア・ツー・ウエハーのD2W方式を選択した。この手法では、従来のW2Wボンディングから、事前選別、再構成、最終統合という流れへ製造フローを切り替える。これにより、前工程欠陥の影響を後工程統合から実質的に切り離し、CMOS工程が不要な複合歩留まり損失を受け身で背負うことを防げる。結果として、バックプレーン利用率と総合歩留まりの両方を大きく改善できる。この変化は単なるプロセス最適化ではなく、製造の根本ロジックそのものの再構築に当たる。

その中核となるのが、接合前に欠陥を捕捉する事前選別である。個々のダイをあらかじめ選別することで、不良領域をボンディング前に特定・除去し、クリーンで工程適格なダイだけを後工程へ回せる。この単一工程だけでも、投入エピタキシャル材料の実効利用率を約70％からほぼ100％近くまで引き上げられ、CMOSバックプレーンが上流不良の損失を負担する事態を避けられる。さらに、再構成によって形成した12インチキャリアは、そのまま12インチCMOSバックプレーンと全面接合できるため、面積利用率もほぼ100％に近づく。バックプレーン利用率が全面活用に近づけば、CMOS単価はより効率的に償却され、LEDoSマイクロディスプレイや光学エンジンのさらなるコスト低減余地が生まれる。

製造再構築がARスマートグラス産業全体の競争軸を変えていく

コスト構造が継続的に改善されれば、最終製品価格は時間とともに低下していくと期待される。同時に、川上から川下までのバリューチェーン全体で規模拡大が進み、技術進化も加速する。そこには、技術進歩とコスト低減が相互に強化し合う正のフィードバックループが生まれる。ARスマートグラスが量産拡大の臨界点に入る中で、LEDoSが本当にブレークスルーできるかどうかは、単なる性能指標ではなく、量産可能なコスト構造を支えられる製造システムを持てるかにかかっている。

JBDが4インチW2Wボンディングから12インチ再構成プロセスへ移行した背景には、業界トレンドとコストダイナミクスに対する深い理解がある。不要な工程損失を取り除き、CMOSバックプレーンの利用価値を最大化することで、JBDはLEDoSチップの世界最低水準の単位コストを実現し、それを維持していると記事は強調する。この技術進化は、JBDの量産技術におけるリーダーシップを示すだけでなく、世界のARスマートグラス商用普及に向けた強固な土台を築くものでもある。製造ロジックが変われば、産業の進路も変わる。ARスマートグラス産業にとって、これは単なる工程アップグレードではなく、コスト効率の高い量産規模と、より広い商用化を解放するための重要な転換点だといえる。
