日付：2026年6月23日

出典：UBIリサーチ

有機ELの広色域競争における中核課題のひとつであるBT.2020グリーン色度座標の実現について、これまでPSF（Phosphorescent Sensitized Fluorescence）構造を軸に技術開発が進んできた中、純粋な燐光材料だけでもBT.2020グリーンに到達できる可能性を示す研究成果が発表された。中国の浙江工業大学（ZJUT）研究チームは、4座のPt(II)燐光錯体にマイクロキャビティ構造を組み合わせることで、CIE色度座標で（0.22, 0.75）というBT.2020グリーンに対応する水準と、14.8nmという非常に狭い半値幅（FWHM）を同時に達成した。関連論文は6月10日付で国際学術誌Science Advancesに掲載された。

PSF一辺倒だったBT.2020グリーン開発に新たな道筋

これまで業界では、BT.2020レベルの高色純度グリーン、すなわちCIEy 0.73以上を実現するためには、MR-TADF系の狭帯域蛍光ドーパント材料と、それを増感させる燐光センシタイザーを組み合わせたPSF構造が事実上不可欠とみなされてきた。サムスンディスプレイがSID 2026で公開したPSFベース技術や、Visionox、TianmaのPSF適用方針は、まさにその流れを象徴している。従来は、狭帯域の燐光発光体単独では半値幅が20nmを超えやすく、十分な色純度を確保しにくいことが大きな壁になっていた。

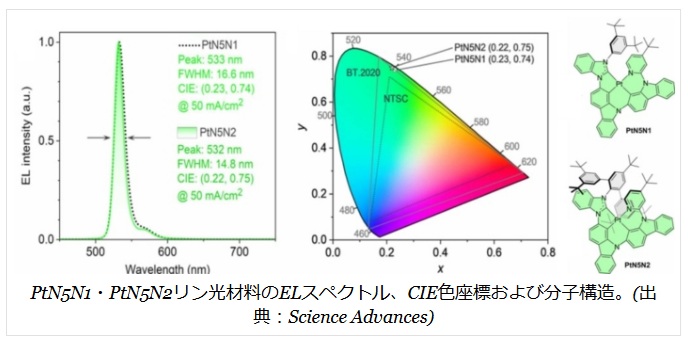

研究チームは、新しい分子設計によってこの限界を突破した。PtN5N2化合物はトルエン溶液中で16.4nmの半値幅を示し、さらに上部発光（TE）素子に形成したマイクロキャビティが振動サイドバンドに破壊的干渉を与えることで、半値幅を14.8nmまで一段と絞り込んだ。これは現在のMicroLEDやQD-LEDの半値幅よりもさらに狭い数値であり、グリーン発光の色純度という観点から見ても極めて注目度が高い成果といえる。

素子性能と寿命の観点でも実用化への期待が拡大

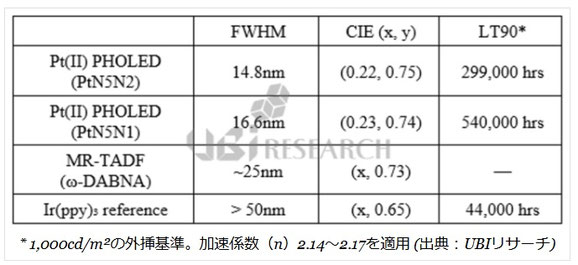

素子性能の面でも今回の結果は非常に目を引く。PtN5N2ベースのTE-OLEDは、532nmの発光ピークで最大電流効率174cd/A、電力効率202lm/Wを記録し、CIE色度座標は（0.22, 0.75）に到達した。これはBT.2020グリーン標準にきわめて近い値であり、単に色純度を示しただけでなく、発光効率の面でも高い競争力を持つことを示している。特に寿命面では、PtN5N1素子が加速劣化モデルによる外挿基準で、1,000cd/m²におけるLT90が約54万時間に達したと報告されており、長寿命化への可能性も大きく広がった。

もっとも、この寿命数値の解釈については注意も必要だ。量産時の実際の駆動条件と完全に一致するわけではないため、今後は実用動作環境での寿命検証が追加で求められる。それでもUBIリサーチは、今回の研究をBT.2020グリーン実現ルートがPSF一辺倒から脱し、多様化へ向かうシグナルとして評価している。パネルメーカーや材料メーカーにとっては、色純度、寿命、工程複雑性のあいだで異なるトレードオフを持つ複数の選択肢を確保できる可能性が高まったことになる。

さらに、PSF構造の内部でもPt(II)系燐光体がセンシタイザーとして機能する場合、今回実証された99％水準の高い光ルミネセンス量子効率と、466〜525℃に及ぶ優れた熱的・化学的安定性は、長寿命素子設計に有利に働くと分析されている。これは今後の高性能有機EL材料開発において、単に発光色を合わせるだけでなく、実際の製造プロセスや量産信頼性まで含めた総合競争力を左右する要素になり得る。

今回の成果は、浙江工業大学とZhejiang Huaxian Photoelectric Technologyによる産学連携で導かれたもので、研究チームはすでに関連特許としてCN202510336036.5およびCN202510336057.7を出願している。

UBIリサーチによれば、次世代有機EL発光材料技術の動向や、パネルメーカー別のサプライチェーン、さらに発光材料市場の見通しについては「2026 OLED発光材料レポート」で詳しく扱われている。
